物理BYPASS

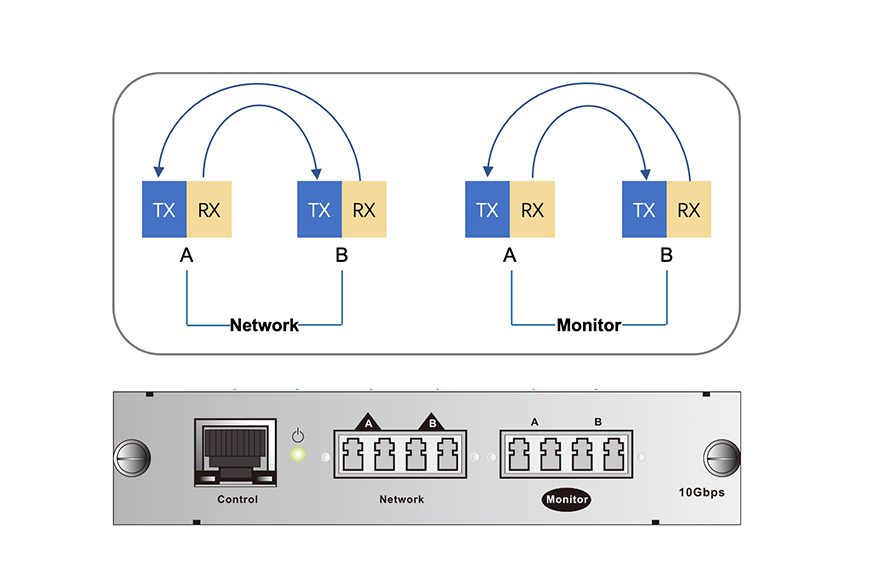

创⽹光纤Bypass交换机（OBS）⽤于千兆/万兆以太⽹光纤⽹络，当⽹络设备出现故障或进⾏维护时能保持⽹络连接的畅通。光纤Bypass交换机（光旁路交换机）⽀持两种⼯作状态：Normal和Bypass。在Normal⼯作模式下，交换机将⽹络通信转移到所连接的⽹络设备系统中。在Bypass⼯作模式下，⽹络通信将被转移到光纤Bypass交换机内部的直通的⽹络中。Bypass控制器独⽴单元（BCU）可以同时连接和控制2路OBS，并提供监控定时器（WDG）等故障检测⼿段来确保设备故障时切换⾄Bypass状态。TFD系列等使⽤Bypass的设备只需通过管理⽹络与BCU互联，通过应⽤程序接⼝与BCU进⾏通讯，两者保持保活⼼跳，当TFD等被保护设备发⽣异常时，如电源故障、系统挂起、管理端⼝故障、软件应⽤程序挂起或管理员⼿⼯切换⾄Bypass状态时，BCU会控制OBS把⽹络通信转移到内部直通⽹络中，⽽不再经由可能发⽣故障的外挂的⽹络设备，保证⽹络的畅通。

产品特性


											故障Bypass

											BCU内置监控定时器（WDG），确保电源故障、系统挂起、管理端⼝故障时⾃动切换⾄Bypass状态。

											物理层Bypass控制

											物理层光路Bypass控制，不会增加⽹络延迟，光纤信号损耗低，兼容1G/10G以太⽹。

											响应时间快

											OBS采⽤专⽤电路实现物理层光路控制，响应时间⼩于10毫秒。

											标准化硬件规格

											提供标准19英⼨1U上架⾯板，⼀块⾯板提供3个独⽴单元插槽，可同时上架1台BCU和2台OBS。

典型应用

创网外置Bypass系列产品通常与TFD系列流量调度器配合使用

创网外置Bypass系列产品通常与TFD系列流量调度器配合使用，提⾼TFD所在的边界⽹络可靠性。 TFD智能流量调度器可以配置1台BCU加1台（或2台）OBS形成⾼可靠性解决⽅案。当被保护设备发⽣异常时，如电源故障、系统挂起、管理端口故障、软件应⽤程序挂起或管理员⼿⼯切换⾄Bypass状态时，BCU会控制OBS把⽹络通信转移到内部直通网络中，⽽不再经由可能发⽣故障的外挂的网络设备，保证网络的畅通。 BCU⽆运作状态 TFD智能流量调度器正常转发流量 BCU运作状态 BCU直接转发流量此外，当TFD配合外置Bypass使用时，管理员可以通过TFD的图形管理界⾯⼀键切换 Bypass状态，在对TFD进⾏升级、扩容或者更换TFD的交换矩阵时都能确保⽹络的畅通，进⼀步降低了边界网络运维的难度。

解决方案

: 政务云出口流量编排解决方案

近年来，我国一直在加快推进政务云平台建设，目前许多区域已经完成政务云平台建设，并且将所辖区域各单位业务应用逐步迁移进政务云平台，实现集中化建设。但对于安全管理来说，既是挑战，也是机遇，政务云平台的资源弹性、按需调配、高可靠性及资源集中化等都间接增强或有利于安全防护，同时也对流量调度措施改进和升级、应用流量编排设计和实现、流量编排运维和管理带来了问题和挑战。

了解更多

: 大型企业数据中心出口流量编排解决方案

万物互联的智能时代，数据成为智能世界的关键生产资料，数据中心成为企业数字化经营的大脑。企业数字化转型的时代大背景下，远程办公、线上会议、线上招聘、直播营销等应用快速扩张；工业物联网（IIoT）的逐步迈进；数字业务的极速发展，对企业数据中心出口安全带来极高挑战。创网网络边界流量编排（服务链）解决方案，利用智能流量编排技术，为大型企业数据中心出口打造一个灵活的流量调度中心。

了解更多

: 高校互联网出口流量编排解决方案

随着“智慧校园“建设的推进，在网络安全和用户管理的需求驱动下，高校互联网出口，以串接的方式，部署了各种安全设备和功能性设备，比如防火墙、IPS、认证网关、流控、上网行为等，给业务连续性、网络运维、设备投资利用等方面都带来血多困扰。创网流量编排（服务链）解决方案，将安全设备形成安全资源池，赋予高校互联网出口网络弹性化、智能化、管理简便化。

了解更多

技术参数

		OBS-50-S	OBS-50-M
网络参数	接口类型	Fiber Gigabit Ethernet, 1000Base-LX (1310nm) Fiber Gigabit Ethernet, 10GBase-LR (1310nm)	Fiber Gigabit Ethernet, 1000Base-SX (850nm) Fiber Gigabit Ethernet, 10GBase-SR (850nm)
	传输速率	2000M/20GB in full duplex mode per port
	传输损耗	1.2dB - 1.6dB	0.9dB - 1.8dB
接口数量	网络接口	2	2
接口数量	监控接口	1	1
物理参数	尺⼨	152mm x 120.5mm x 24mm (6" x 4.75" x 1")
物理参数	重量	690g
电气参数	功耗	(0.184W) 40mA at 4.6V

		BCU-100
软件规格	通道数量	1台BCU可同时控制2路OBS交换机
	故障Bypass	电源故障、系统挂起、管理端⼝故障时⾃动切换Bypass
	监控定时器	内置监控定时器（WDG），软件死锁等情况⾃动切换Bypass；
设备性能	处理器	4核Cortex-A72 (ARM v8) 64-bit SoC @ 1.5GHz
	内存	2G
	存储	8G
接⼝	管理口	10/100/1000Base-T
	控制口(连接OBS)	RJ45 类型控制⼝ * 2
物理参数	外形尺寸	152mm x 120.5mm x 24mm (6" x 4.75" x 1")
	重量	650g
电气参数	风扇	⾮热插拔风扇
	电源	外置USB电源
	典型/最⼤功耗	5W/7.5W
