高校互联网出口流量编排解决方案v1

随着“智慧校园“建设的推进，在网络安全和用户管理的需求驱动下，高校互联网出口，以串接的方式，部署了各种安全设备和功能性设备，比如防火墙、IPS、认证网关、流控、上网行为等，给业务连续性、网络运维、设备投资利用等方面都带来血多困扰。创网流量编排（服务链）解决方案，将安全设备形成安全资源池，赋予高校互联网出口网络弹性化、智能化、管理简便化。

点击查看大图

需求背景

高校互联网出口区域，是承载用户与外界互联网通信的关键区域，其连通性、安全性、性能体验、可管理性等方面都是网络建设和网络运维时的重点因素。传统出口结构固化，给网络安全、运维带来许多挑战。


											拓扑固化

											多台安全设备间的流量转发逻辑路径与物理结构紧耦合，缺乏弹性，单点故障多；

											冗余局限

											校园网出口常采用A/S架构，设备利用率低，单一设备故障，造成链路主备切换；

											冗余局限

											校园网出口常采用A/S架构，设备利用率低，单一设备故障，造成链路主备切换；

											运维困难

											动辄断网，设备、端口、线路等等任何一个细节的变动，都可能导致网络中断，影响用户体验；

											流量黑盒

											互联网出口网络作为一个整体，难以获取构成的安全设备和功能性设备的流量情况，故障定位困难；

解决方案

为解决以上问题，创网推出了智能流量编排（服务链）解决方案。解决方案由两部分组成—负责流量转发的交换矩阵；负责下达编排策略的控制器。

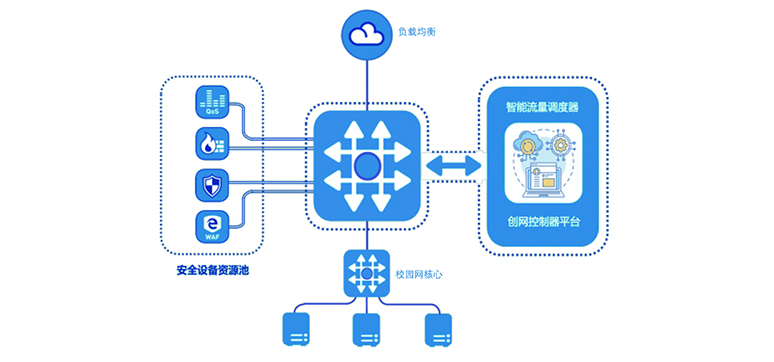

智能流量编排（服务链）解决方案创造性的将高校互联网出口的组网方式“由串改并”，将交换矩阵串接在边界出口设备（如：负载均衡）和校园网核心之间，安全设备采用旁挂的方式接入交换矩阵，形成安全设备资源池。
控制器作为整个系统的控制中枢（大脑），根据业务的需求提前下发编排策略到交换矩阵，主干链路上下行流量进入交换矩阵后，根据编排策略，依次通过资源池中的安全设备。
解决方案的核心思想就是把之前固定的、串接的网络拓扑，在不改变安全设备配置的情况下，改为由策略驱动、按需动态调度、灵活的边界网络架构。


											安全资源池化

											安全设备“由串改并”旁挂部署，形成安全资源池，流量转发路径与物理结构解耦，流量可根据L2-L4多维度进行流量编排，为边界运维管理提供了巨大的弹性；

											HA高可靠架构

											HA架构实现链路冗余、安全设备跨交换矩阵实现流量负载分担，保证校园网出口稳定性，避免主备切换，链路断网风险；

											高效运维

											图形化管理界面，提供安全设备一键上下线功能，设备运维无需断网，并对安全设备进行实时状态监控，一旦安全节点故障自动旁路故障节点，保障校园网用户体验；

											流量可视化

											安全节点实时吞吐量查看，并提供流量镜像功能，实时掌握流量情况；

方案价值


											高可靠架构

											HA架构，链路双活，安全设备跨交换矩阵实现流量分担，提高可靠性，有效保护投资；

											连续性保护

											自动下线故障安全节点，实现无人值守但确保网络通畅；

											快速排障

											安全节点一键上下线快速排障，全方位流量镜像精准定位；

											简单管理

											全图形化界面管理，逻辑拓扑、吞吐量展现；
